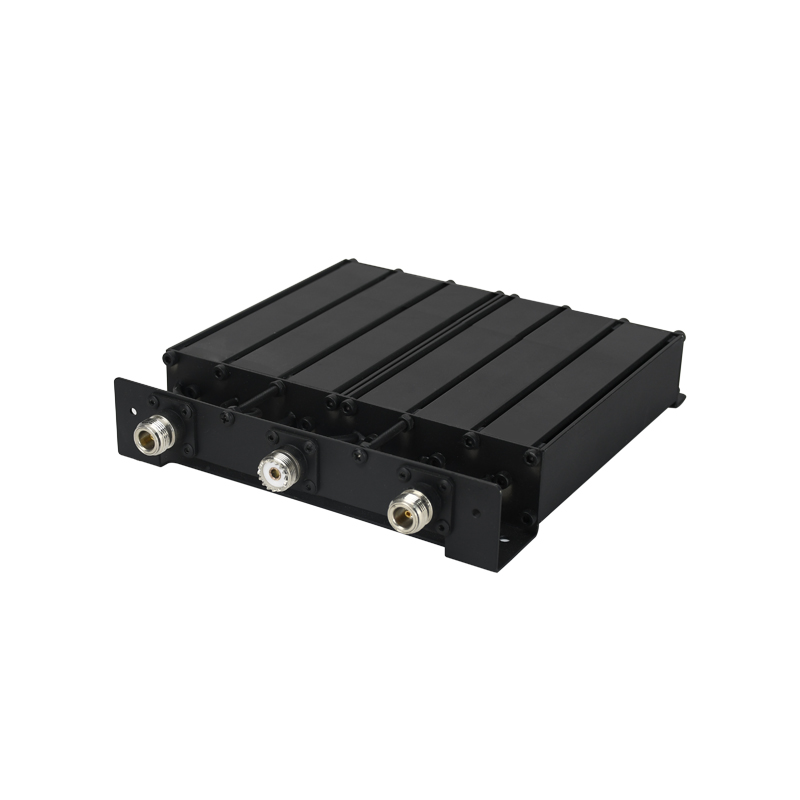

在無線對講系統中，根據建筑結構往往需要計算多種天線輸出信號，此時雙向無線電功率分配器便發揮了重要作用。
功率分配器是一種可將一路輸入信號能量分成兩路或多路相等或不相等能量的器件;它也可以將多路信號能量合并成一路輸出，此時又稱合路器。功率分配器的輸出端口之間應保持一定的隔離度。按輸出端口數量，功率分配器通常分為一分二、一分三等。其主要技術參數包括功率損耗(含插入損耗、分配損耗、反射損耗)、各端口電壓駐波比(VSWR)、功率分配端口之間的隔離度、幅度平衡、相位平衡、功率容量及帶寬等。
作用：功率分配器用于按一定比例對雙向無線電系統的信號進行分配。
規格：二分功率分配器、三分功率分配器、四分功率分配器等。
功率分配器是一種將一路射頻輸入信號分成兩路等功率輸出的器件，其輸出端口之間需保證一定的隔離。
技術指標包括：頻率范圍、承受功率、主路到支路的分配損耗、輸入輸出之間的插入損耗、支路端口間隔離度、各端口電壓駐波比等。
功率分配器的功能要點：
A. 頻率范圍：這是所有射頻/微波電路的前提，功率分配器的結構設計與工作頻率密切相關。
B. 承受功率：器件及電路元件所能承受的最大功率，是核心指標，決定了采用何種傳輸線來實現設計目標。
C. 耦合損耗：主路到支路的分配損耗，本質上與功率分配器的規格有關。
D. 插入損耗：由于傳輸線介質或?qū)w不理想等原因造成的輸入與輸出之間的損耗。
E. 隔離度：支路端口之間的隔離度是耦合分配器的重要指標之一。
F. 駐波比：各端口的電壓駐波比越小越好。
